Hallo,
bei meinem Cerankochfeld Siemens EK 73021 02, ist der 2-stufige Strahlheizkörper vorne rechts 210/135mm innerer Teil defekt, der äußere Heizkörper funktioniert noch.

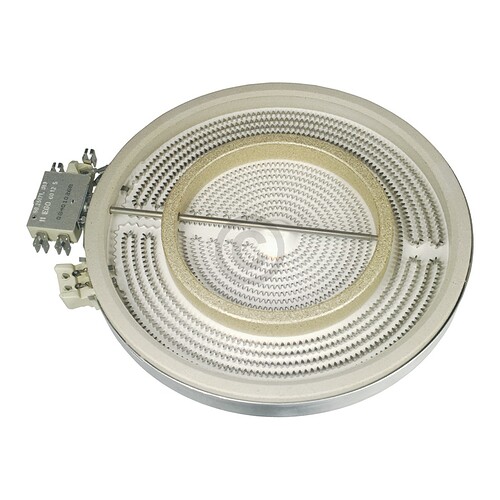

Ich habe mir im Ersatzteilshop dieses Ersatzteil ausgesucht, bestellt und geliefert bekommen:
und erfolgreich vor der Bestellung geprüft, dass dies das richtige Ersatztteil ist.
So sieht das defekte Originalbauteil aus (oberstes 1. Bildteil):
Auf dem defekten Originalbauteil habe ich das gelieferte Ersatzteilgelegt:
3 Unterschiede: Unterschiedliche Lage der Anschlüsse und ein Anschluss hat 2 statt 3 Kabelanschlüsse und die Gehäusenummerierung ist eine andere (2. Bildteil).
Hier die beiden Strahlheizkörper links das Ersatzteil rechts das Originalteil aufgestellt (3.Bildteil):
Fragen:
Habe ich das richtige Ersatzteil?
Falls nein was ist das richtige?
Falls ja, wie muß ich es anschliessen? z.B. so wie im 4. und letzten Bildteil? Grün sind die Umverdrahtungen, rot entfällt.
Oder anders?
Hoffe ich habe das verständlich auf den Punkt gebracht.

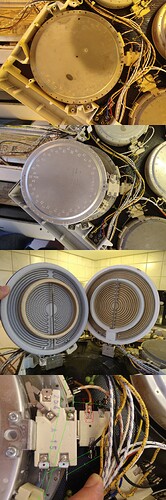

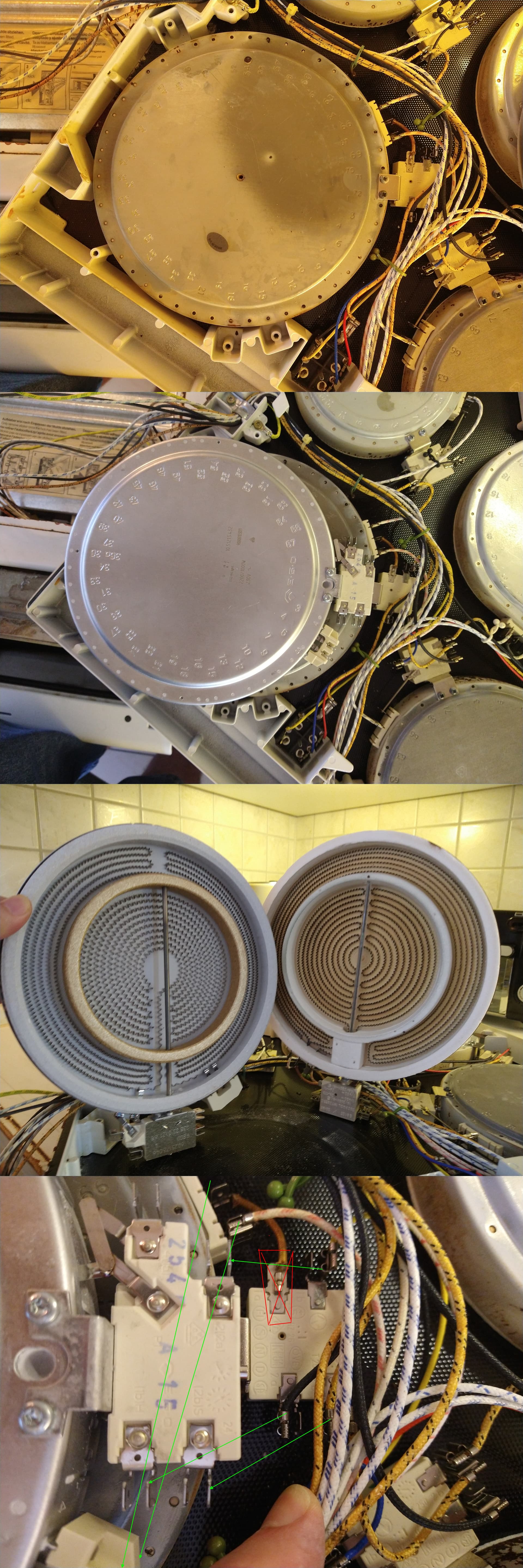

Leider läßt mich die Forumsoftware nur ein Bild einstellen, ich habe daher die ursprünlich 4 Bilder zu einem Bild zusammengefasst.
Grüße
swomb
